SPEZIALISIERT AUF DIE FERTIGUNG KUNDENSPEZIFISCHE LASTMESSBOLZEN
Warum ein Lastmessbolzen?
Lastmessbolzen werden zur Kraft-, Last- und Spannungsmessung in einer Vielzahl von Anwendungen und Umgebungen eingesetzt (so in der Industrie, bei Luftfahrt und Marine oder auch im Unterwasser-Bereich auf hoher See).
Ihre robuste Konstruktion prädestiniert sie für Messaufgaben verschiedenster Art und zur Vermeidung von Überlasten. In Lastbegrenzungssysteme integriert, ermöglichen sie es, die Sicherheitsfunktionen von Hebevorrichtungen aller Art (Kran, Aufzug, Baukran, Hafenkran, Hebebühne usw.) zu gewährleisten.
Täglich entwickeln wir kundenspezifische Lastmessbolzen für unterschiedlichste Anwendungen; hier einige Beispiele:

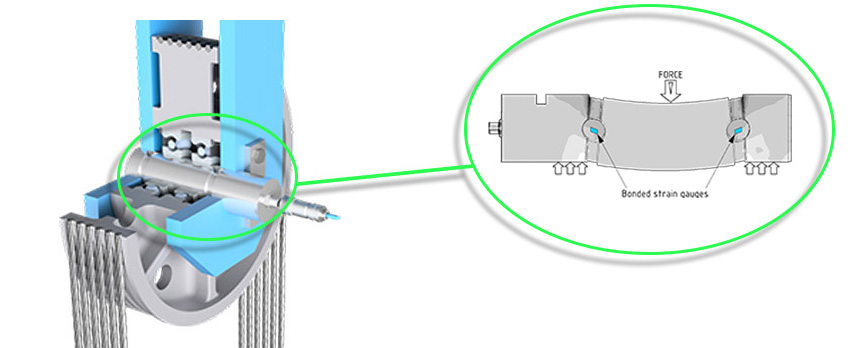

FUNKTIONIERUNG VON LASTMESSBOLZEN
Die Vielfalt des Angebots von SENSY
Mit mehr als 30 Jahren Erfahrung auf dem Gebiet der Kraftmessung bietet SENSY eine der derzeit umfassendsten Produktpaletten auf dem Markt an.

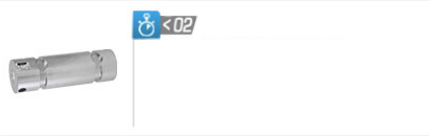

Die gute mechanische Integrierbarkeit eines Lastmessbolzens zählt zu seinen wichtigsten Vorteilen. So konstruieren wir Tag für Tag maßgeschneiderte Lastmessbolzen (Modell 5000) für spezifische Anwendungsvorhaben unserer Kunden – trotz unseres umfassenden Sortiments an instrumentierten Standardbolzen (Modell 5300), die für Neuentwicklungen heranziehbar sind.
Zur Integration in eine Maschine oder bestehende mechanische Baugruppe, oder auch um eine vorhandene nicht-instrumentierte Achse durch einen Lastmessbolzen zu ersetzen, bearbeiten wir das Teil nach den Maßangaben des Kunden, um es schließlich mit Dehnmessstreifen auszustatten, die ein elektrisches Signal proportional zur angelegten Last liefern.

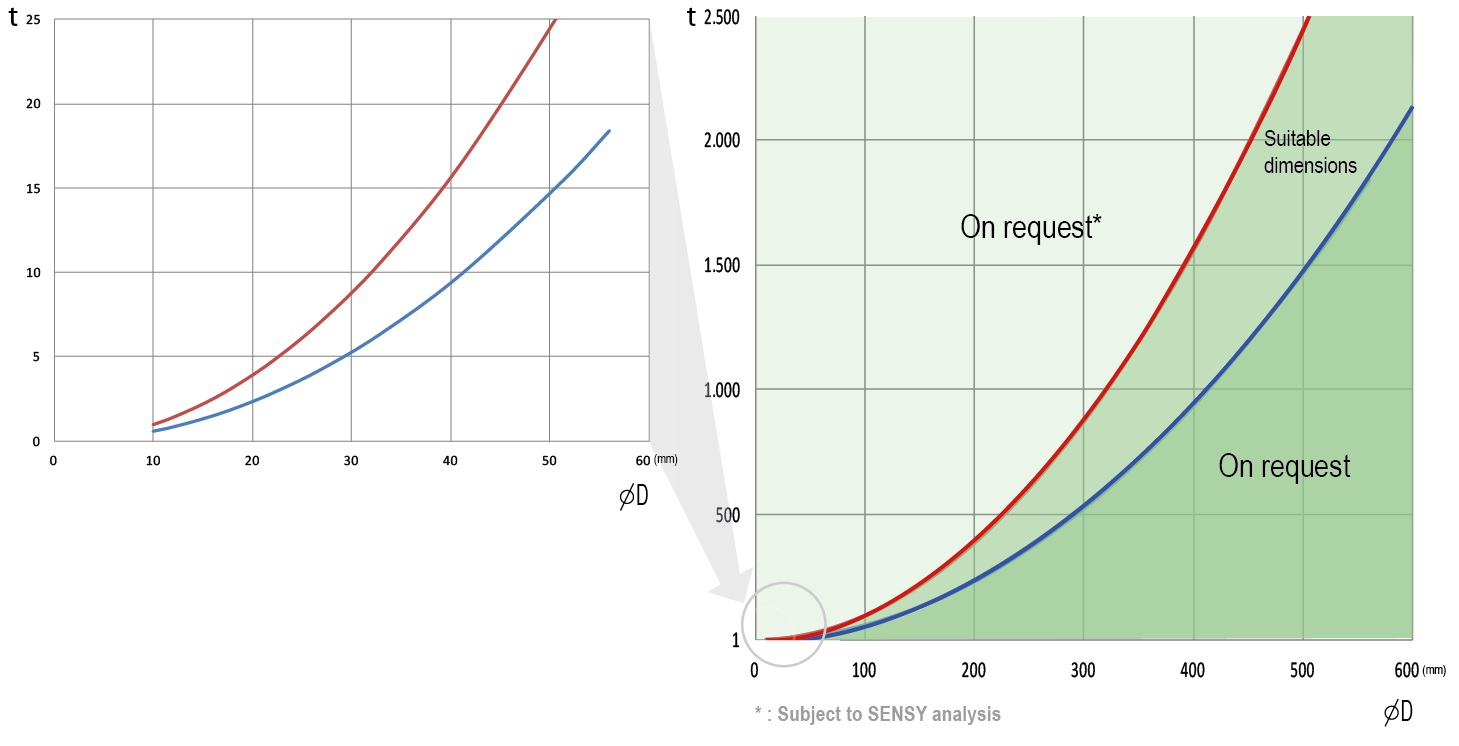

Wie unten dargestellt, kann der Durchmesser variieren: von 10 bis 600 mm für Nennlasten von 0,5 bis 2000 t.
Die Betriebsumgebung entscheidet
Seit 1985 auf die Fertigung von Lastmessbolzen spezialisiert, haben wir wahre Expertise entwickelt und können heute folgende Varianten anbieten:

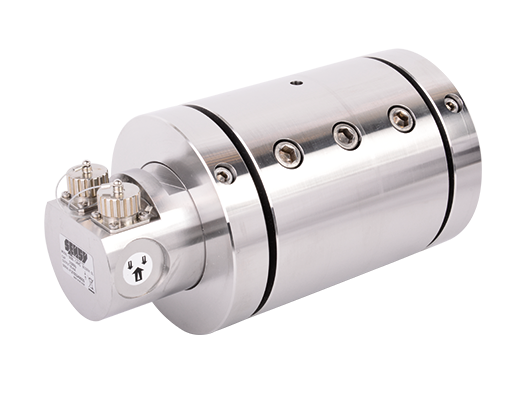

Kundenspezifische Lastmessbolzen
Konstruktion und Fertigung von Lastmessbolzen nach den mechanischen Anforderungen (Durchmesser, Nennlast usw.) Ihrer spezifischen Anwendung

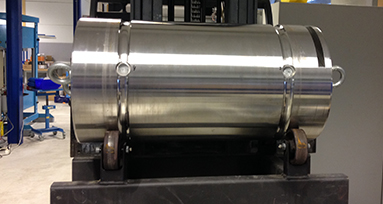

Obwohl unser Standardsortiment eine ganze Palette von Lastmessbolzen mit festgelegten Abmessungen sowie Nennlasten zwischen 0,5 und 125 t umfasst, erfüllt möglicherweise keiner dieser Messbolzen die spezifischen Anforderungen Ihrer geplanten Anwendung (wie etwa Nennlast bis 2000 t und/oder Sondermaße). Dies gilt umso mehr für die Ausstattung bereits vorhandener/bestehender Maschinen oder Anlagen, deren mechanische Modifizierung unmöglich oder – selbst im Vergleich zu einer Sonder- oder Einzelanfertigung – zu kostenaufwändig wäre.

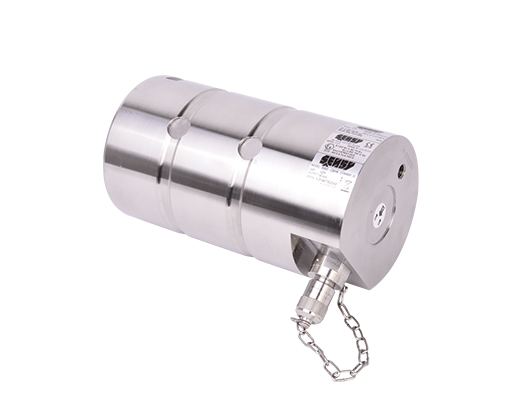

Lastmessbolzen für Gefahrenzonen
Verfügbare Zertifizierungen: ATEX, IECEx, CSA (für einzelne Arten von Kraftaufnehmer)
Diverse Anwendungen unserer Lastmessbolzen erfordern ihren Einsatz in Bereichen, die unterschiedlichen Explosionsrisiken (Gas und/oder Staub) ausgesetzt sind. Wir sind daher für unsere Messbolzen und Kraftaufnehmer seit mehr als 20 Jahren nach ATEX Ex ia IIC T4 und T6 oder Ex d zertifiziert. Vor einigen Jahren haben wir zudem die Zertifizierungen IECEx Ex ia IIC T6 und – für einige Kraftaufnehmermodelle – CSA Canada sowie US Class 1 Div 1 erhalten.

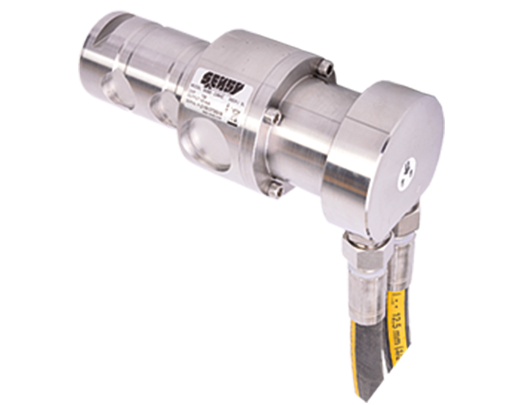

Redundante Lastmessbolzen – SIL-Messbolzen
SIL-fähig (EN 61508), PL-fähig (EN 13849-1), zweiachsig (X/Y-Richtung)
Sicherheit steht heute überall an erster Stelle. SENSY bietet hier eine Reihe von Sensoren für den Einsatz in Ihrem System nach EN61508, EN62061 oder ISO13849. Erfahren Sie mehr darüber, wie wir Sie beim Aufbau Ihrer SIL- und PL-Systeme unterstützen können.

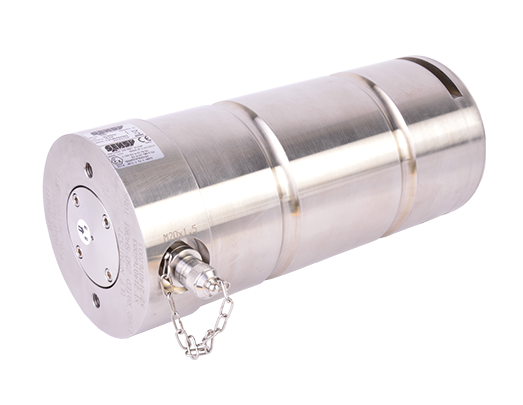

Unterwasser / Tauchfeste Lastmessbolzen
Tiefe: bis zu 7500 m (750 bar)
Unser Standard-Lastmessbolzen (5300) sowie unsere Sonderanfertigungen (5000 und 5600) sind geeignet für Anforderungen gemäß Schutzart IP65 bis IP67; Versionen letzterer verfügen über Besonderheiten für Marine- und Offshore-Umgebungen.

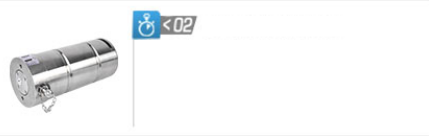

Sollen diese Bolzen für längere Zeit oder permanent unter Wasser zum Einsatz kommen werden, ist unser Modell 5050 die Antwort auf die damit verbundenen Herausforderungen. Seine Konstruktion mit innenliegender Verklebung erreicht die Schutzart IP68.

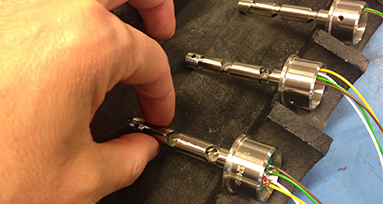

Miniatur-Lastmessbolzen
Kompakt, robust und widerstandsfähig in rauen Umgebungen.
Der Durchmesser regulärer Lastmessbolzen, wie sie für Anwendungen rund um Hebezeuge, Verankerungswinden, Prüfstände usw. in unserem Standard- oder Sonderanfertigungsprogramm zu finden sind, liegt üblicherweise zwischen 15 und 450 mm (oder mehr).

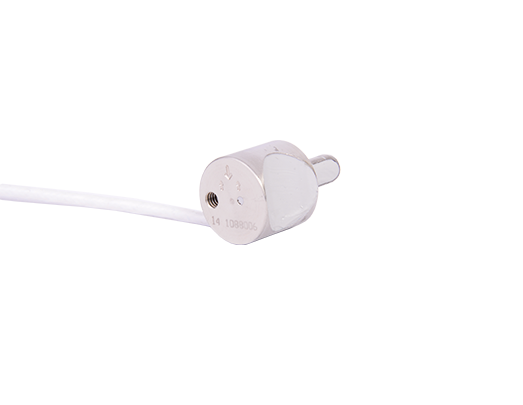

Neue Anwendungen jedoch – so insbesondere Qualifikationsprüfzwecke oder Onboard-Kontrollen im Bereich der Luft- und Raumfahrtindustrie – erfordern immer kompaktere instrumentierte Bolzen mit winzigen Durchmessern und sehr kurzen Betriebslängen.
Drahtlose ATEX/CSA-zertifizierte Lastmessbolzen
Instrumentierte Ex-i-/Ex-d-zertifizierte Lastmessbolzen mit Sender in explosionsgeschütztem Gehäuse, zertifiziert für den Betrieb in explosionsgefährdeten Bereichen.

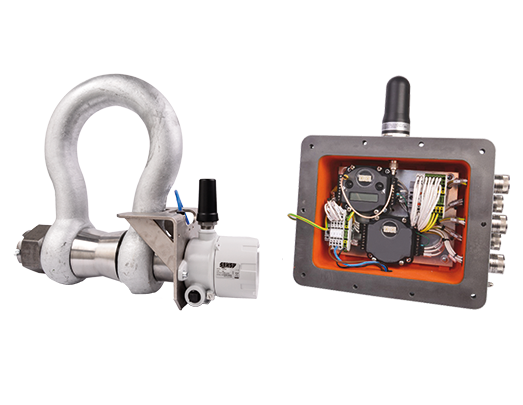

Unsere für nahezu alle Lastmessbolzen-Modelle erteilten ATEX-, IECEx- und CSA(C/US)-Zertifizierungen ermöglichen uns, – in Kombination mit ATEX-zertifizierten Ex ia IIC T4 / Ex ia D20 IP68 T82°C oder CSA Class 1 Div 1 Sendergehäusen – Wireless-Lösungen den Einsatz in den Zonen 0 und 20 (und damit auch 1, 21, 2 sowie 22) zu liefern.
Deshalb bieten wir Lösungen wie Lastmessbolzen mit Ausgangssignal in mV/V, einem Sender im Gehäuse + Ex-Antenne (Schutzart: IP67) und Batterie an.
Drahtlose Lastmeβschäkel / Drahtlose Lastmeßseilkausche
Lastmeβschäkel und Lastmeßseilkausche auch in drahtloser Ausführung erhältlich

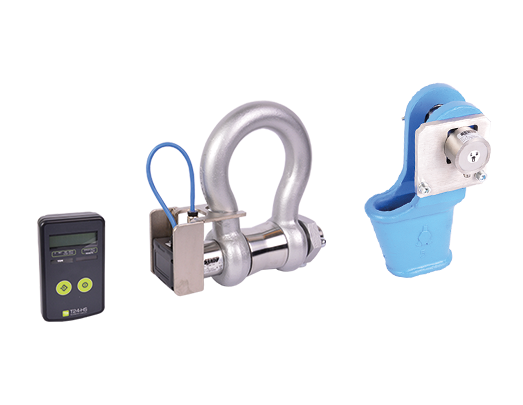

Unser Modell 5000M – ein Lastmeßschakel, bestehend aus einem verzinkten, lackierten oder rostfreien Stahl-Schäkel samt Lastmessbolzen aus Edelstahl und in der Regel festverdrahtet geliefert – ist auch mit einem drahtlosen Systemmodul erhältlich, das am Ende des Lastmessbolzens montiert ist (5000M-WI), einschließlich Sender, Antenne und Batterie/Akku.
Für den Einsatz in explosionsgefährdeten Bereichen können wir darüber hinaus – mit Blick auf den Lastmeßschakel und seinen Sender – auch Lösungen für die Zonen 0, 20, 1, 21, 2 und 22 liefern.
