Heute wächst die Nachfrage nach Komponenten, die die Herstellung von Maschinen ermöglichen, die den Sicherheitsstandards entsprechen. Insbesondere im Hinblick auf die Normen aus EN 61508 - ISO 13849 und EN 62061. Es sei darauf hingewiesen, dass in diesen Anfragen regelmäßig Werte bis zu SIL3 und PLd enthalten sind.
Als Anbieter von dynamometrischen Achsen, die in Sicherheitssystemen eingesetzt werden können, bietet SENSY eine Reihe von Kraftaufnehmern an, die diese neuen Anforderungen technisch und qualitativ erfüllen. Um dies zu erreichen, bieten wir eine praktische Architektur und eine effektive Dokumentation, um diese Anforderungen zu erfüllen.
Unsere 5000, 5050, 5300, 5300, 5300, 5600 Lastmeßbolzen können jetzt in Systemen eingesetzt werden, die den Anforderungen von PL (Performance Levels - ISO 13849 Standard) oder SIL (Safety Integrity Levels - EN 62061) entsprechen.
Die folgenden ausführlichen Erläuterungen finden Sie auf den folgenden Seiten:
- https://www.sensy.com/en/technology/standards/iso-13849-safety-of-machinery
- https://www.sensy.com/en/technology/standards/iso-61508-safety-of-machinery

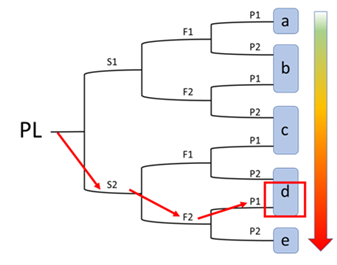

Das Sicherheitsniveau hängt von der Art der Anwendung ab. So stellt der Sicherheitsbeauftragte beispielsweise bei einem Laufkran fest, dass die durch einen kranbedingten Unfall verursachten Verletzungen schwer sind (S2). Die Exposition ist häufig (F2). Die Wahrscheinlichkeit der Vermeidung ist jedoch hoch (P1).
Durch Befolgen des folgenden Diagramms wird dann bestimmt, dass der erforderliche PL-Wert ein PLd ist.
Die Lastmeßbolzen sind mit 2 unabhängigen Kanälen (2 Wheatstone-Brücken, 2 Kompensationsschaltungen, 2 Steckverbindern und eventuell 2 Verstärkern) ausgestattet, die identische Signale innerhalb der erforderlichen Toleranz liefern. Wir geben ihre theoretische Ausfallrate (λ ≈ 1 / MTTF) an, die auf der Grundlage unserer Daten und Erfahrungen zur Bestimmung des MTTFd des globalen Systems geschätzt wird.
Diese Kraftaufnehmer oder Lastmeßbolzen werden als "SIL Ready" (IEC 61508) oder "PL Ready" (EN ISO 13849-1) bezeichnet.
Diese Lastmeßbolzen müssen mit einer Sicherheits-SPS oder SAFETY-BOY-Elektronik von SENSY verbunden sein, die im Falle einer Lastbegrenzungsanwendung PL d-zertifiziert (EN ISO 13849-1) ist. SAFETY-BOY sorgt für einen permanenten Vergleich der beiden Signale und schaltet ein Relais, wenn die Differenz zwischen ihnen den programmierten Schwellenwert überschreitet.
Die Verwendung dieser Redundanz ist die Voraussetzung für ein hohes Maß an Sicherheitsintegrität (z. B. SIL 3) oder ein hohes Maß an PL.
Die meisten unserer Sensoren können mit einem optionalen Dualausgang geliefert werden, hier sind einige Beispiele:
